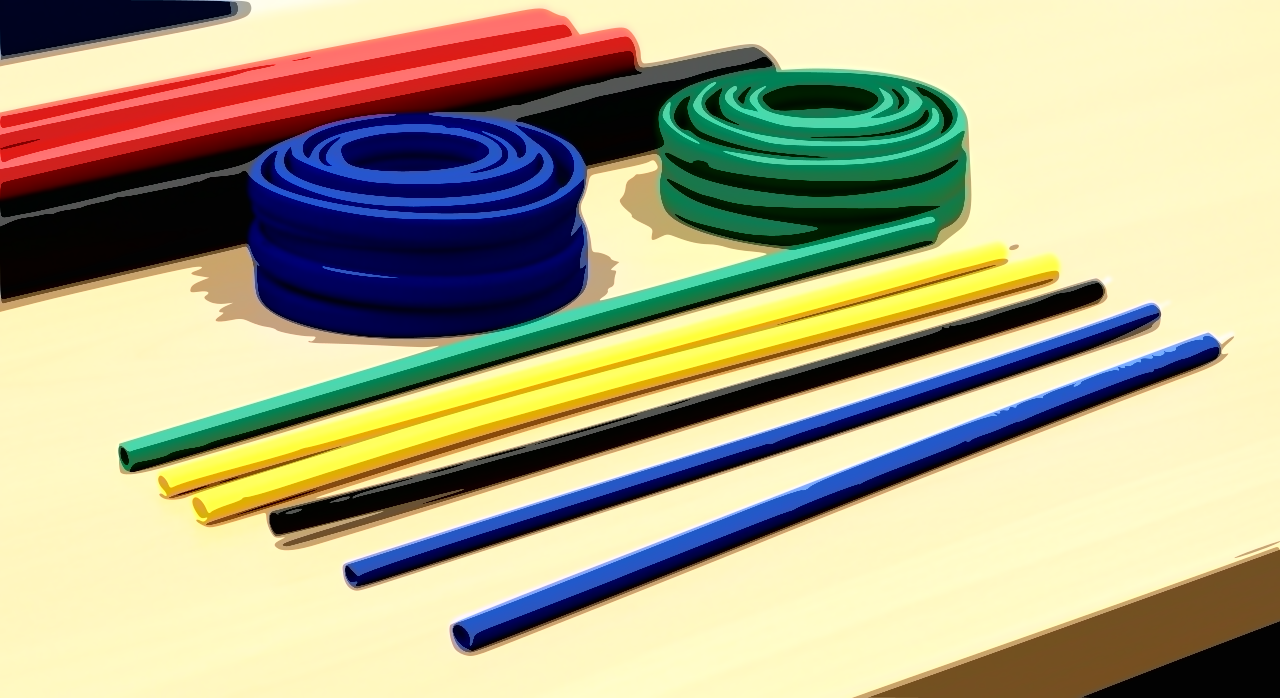

電子工作や配線作業をしていると、はんだ付けしたあとに「このままでいいのかな？」「絶縁しないと不安……」と思った経験がある方も多いはず。そんなときに役立つのが、熱収縮チューブ（ヒートシュリンクチューブ／Heat Shrink Tubing）です。
熱を加えるとキュッと縮んで配線にぴったり密着するこのチューブは、接続部の保護や絶縁処理に加え、仕上がりの見た目をすっきり整えるのにも効果的。配線がバラけるのを防いだり、色分けで判別しやすくしたりと、使い方次第で工作の完成度をぐっと引き上げてくれます。
この記事では、熱収縮チューブの基本的な使い方から、材質やサイズごとの用途の違い、選び方のコツまで、初心者にも分かりやすく解説していきます。使い方を知っているだけで、電子工作がより快適に、安全に、そして楽しくなること間違いなしです！
熱収縮チューブとは？基本の役割と特徴を知ろう
熱収縮チューブとは？
熱収縮チューブは、加熱によって収縮する性質を持つ絶縁用のチューブです。加熱前は一定の太さを保ちますが、熱を加えるとぐっと縮み、配線などにぴったりと密着します。
収縮率は「2:1」や「3:1」などで表され、これは「元の直径が加熱後にどれだけ縮むか」を示す数値です。例えば、3:1なら直径が1/3になるという意味です。太いコネクタや段差のある配線には、高収縮タイプ（4:1など）が便利です。
また、チューブの内側に接着剤が塗布されたタイプもあり、加熱と同時に接着剤が溶けて密着性が高まり、防水性・気密性が向上します。
電子工作では、はんだ付けした部分の絶縁や補強、断線防止に使われることが多く、見た目も整えられるため非常に重宝します。
※ちなみに、電池パックなどを覆っている「シュリンクチューブ」や「シュリンクフィルム」も、広い意味では同じ“熱収縮素材”です。
どんな場面で活躍する？
熱収縮チューブは、以下のような場面で活躍します：
- 電線の接続部の絶縁や補強
- 断線・接触不良の予防
- 配線の見た目を整える
- 水や湿気の多い場所での防水処理（接着剤内蔵タイプ）
- 電子機器内部の配線保護
特に工作時にむき出しの配線をそのまま放置するのはリスクがあるため、絶縁処理としての使用は基本中の基本です。
材質や種類で変わる使い勝手
熱収縮チューブには様々な材質と仕様があり、用途に応じて使い分ける必要があります。
代表的な収縮比：
- 2:1（一般的）…使いやすく価格も安価
- 3:1～4:1（高収縮タイプ）…太いコネクタや段差のある配線向け
主な材質と特徴：
- ポリオレフィン（最も一般的）…柔軟・耐熱性良好、電気工作全般に◎
- 塩化ビニール（PVC）…安価だが熱に弱め
- シリコーンゴム…耐候性が高く屋外向き
- フッ素系ポリマー（PTFEなど）…高温や薬品に強いが高価
ポチップ
その他の仕様：
- 接着剤入り（防水タイプ）
- 難燃性タイプ
- 紫外線・薬品耐性タイプ
- 色やサイズが豊富で、識別や整理にも便利
こうした多彩なバリエーションから、作業環境や用途に応じて最適なチューブを選ぶことが、作業効率や安全性を高めるポイントになります。
ポチップ
熱収縮チューブの選び方
サイズと厚みの選び方
熱収縮チューブを選ぶ際に最も重要なのが、サイズ（内径）と厚みの選定です。
内径は、収縮後に対象の配線よりやや小さくなるサイズを選ぶのが基本です。加熱によってチューブがしっかりと密着し、電線の接続部を保護しながら、断線やショートの予防にも効果を発揮します。
また、厚みにも注目しましょう。薄手のものは柔軟性があり、作業しやすい反面、耐久性はやや劣ります。一方、厚手のものは絶縁性や耐久性に優れ、外的な衝撃や摩耗にも強くなります。
一般的な2:1、やや高性能な3:1の収縮比など、収縮率も確認しておくと失敗が減ります。
素材の違いと用途の例
熱収縮チューブは材質によって特徴が大きく異なり、使い分けが重要です。
- ポリオレフィン製（定番）
柔らかく加工しやすい素材で、絶縁性能・耐熱性ともにバランスが良く、電子工作には最適。初心者にも扱いやすい万能型です。 - 接着剤内蔵タイプ
加熱時に内側の接着剤が溶けて密着し、防水・密閉性能が高くなります。屋外や湿気のある環境に。 - フッ素樹脂系（PTFEなど）
高温・薬品に強く、難燃性も◎。高負荷な工業用途や、厳しい環境での工作におすすめ。
電子工作では、主に安全性・見た目の整え・配線保護が目的になるため、用途に応じて最適な素材を選ぶことが、完成度アップにつながります。
初心者には「セット品」がおすすめ
これから電子工作を始める方には、複数のサイズや色が入ったセット品をおすすめします。
細いジャンパー線から太めのケーブルまで対応できるので、何かと重宝しますし、色分けされていると配線の識別や整理にも便利です。
用途別に少しずつ使いながら、自分の作業スタイルに合ったチューブを見つけていけるのもセットのメリットです。まずは使いやすいセット品から始めて、必要に応じて素材やサイズのバリエーションを広げていくと無駄がありません。
ポチップ
熱収縮チューブの使い方
加工時に使う加熱道具は？ ヒートガン・ライター・ドライヤーの違いと選び方
熱収縮チューブを収縮させるには、熱を加える工程が必要です。使用できる道具としては主に「ヒートガン」「ライター」「ドライヤー」の3種類があります。それぞれに特徴があり、作業の規模や目的に合わせた使い分けが大切です。
- ヒートガン（最も推奨）
熱風を安定して広範囲に当てられるため、ムラなくきれいに収縮させることができます。温度調整もできる機種が多く、電子工作を頻繁に行う方にとっては、最も信頼できる道具です。ただし、初期コストはやや高めです。 - ライター（簡易的・非推奨）
手軽さはありますが、火力が強すぎて焦げ・穴あき・溶けすぎなどのトラブルが起きやすいため、あまりおすすめできません。緊急時やごく小さな作業のみ使用する程度に留めましょう。 - ドライヤー（代用品として可）
家庭にある一般的なドライヤーでも、風量と温度が高ければ収縮可能です。ただし、十分な収縮が得られない場合もあるため、熱に弱いパーツの近くなど限定的な用途向きです。
作業を効率よく進めるためのコツ
熱収縮チューブをきれいに、かつ安全に収縮させるためには、いくつかのポイントを押さえておくと便利です。
- 熱は均一に当てることが基本
一点に集中して熱を当てると、収縮にムラが出たり、チューブが焦げる原因になります。ヒートガンやドライヤーを使用する際は、常に手を動かしながら、チューブ全体に熱をまんべんなく当てるようにしましょう。 - 複数箇所の作業は、段取りよく
熱収縮チューブを複数の配線に使う場合は、先に全ての配線にチューブを通してから一括で加熱すると効率的です。作業の手間が減るだけでなく、加熱ミスも防げます。 - 安全な作業環境を整える
作業は明るく、風のない場所で行い、必要に応じて耐熱手袋やピンセットを使用しましょう。特にヒートガンやライターを使う際は、やけどや火災のリスクもあるため、安全対策はしっかりと。
このような手順や注意点を押さえておくことで、熱収縮チューブの加工はぐっとスムーズになります。電子工作の精度や仕上がりも向上し、見た目にもプロっぽさが増していきます。
熱収縮チューブを活用した電子工作
配線の保護と断線予防に
熱収縮チューブは、電線や端子部分を保護するための定番アイテムです。特に、電線同士を接続した箇所や、はんだ付けした部分の断線防止に効果を発揮します。加熱によってチューブが配線に密着することで、動いても接続部が安定し、電子工作中の接触不良や破損のリスクを軽減できます。
たとえば、曲げが頻繁に発生するケーブル部分に熱収縮チューブを装着すれば、摩耗や断線のリスクを低減可能です。特に、ロボット工作や携帯型デバイスのように可動部分が多い製作物には、非常に有効な手段です。
防水・防塵・UV劣化対策にも効果的
熱収縮チューブは、水やホコリ、紫外線からの保護にも役立ちます。防水性能を持つ接着剤付きタイプや、紫外線耐性に優れた屋外対応チューブもあり、屋外で使用する電子工作機器の接続部に最適です。
たとえば、屋外設置のLED照明の配線や、ガーデニング用の電動工具の電源ケーブルなど、風雨や日差しにさらされる場所の配線保護に活用することで、長期間にわたる安定性と安全性が確保できます。
プロのような美しい仕上がりに
熱収縮チューブは、見た目のクオリティ向上にも一役買います。配線に色付きチューブを使えば、用途や接続先を視覚的に識別でき、作業効率もアップします。仕上がりも整って見えるため、「プロっぽい」完成度を演出できます。
また、配線の凹凸やケーブルのバラつきをスッキリとカバーできるのも利点です。初心者でも、適切なサイズと色を選んでヒートガンで丁寧に処理すれば、配線全体の印象がワンランクアップします。見栄えを気にする工作物や、他人に見せる作品でも活躍します。
熱収縮チューブは電気工作の頼れる名脇役
熱収縮チューブは、配線の絶縁・保護はもちろん、見栄えの向上や防水・防塵といった機能面でも非常に頼れるアイテムです。種類や素材、サイズも豊富で、用途に合わせて選べる自由度の高さが魅力です。
電子工作におけるトラブルの多くは、配線処理の甘さから発生します。だからこそ、一手間かけて熱収縮チューブを使うことが、完成度の高い工作への近道とも言えます。
これから電気工作を始める方も、すでに趣味として楽しんでいる方も、ぜひ使いやすいセット品などを活用して、安全で見た目にも美しい作品作りに役立ててみてください。
